根据建设单位的要求，在3、4、5、8、9号楼内指定位置安装监控摄像机，其中包括车库和健身房。
    园区周围是防范的薄弱环节，根据实际情况园区周界布置监控摄像机保证生产生活安全。
    博物馆有重要的锗制品进行展示，另外在其他建筑物内有重要的仓库和财务等部门，在此建立红外防盗报警系统。
    在园区主出入口门卫建设新的安保监控中心，并整合园区原有监控设备提高设备的综合利用率，并使安保监控和生产调度监控有效分离。

系统设计说明：

一、视频采集

    根据建设单位的要求和工程的实际需要，本工程均配置为130万像素网络高清点阵摄像机，此摄像机不但具有较高的像素同时支持采用第三代点阵红外灯，保证了很好的夜视效果，并采用最新的网络压缩和输出技术，在低带宽的环境下的达到很好的传输效果。
    在监控点位的设计上，充分考虑实际的安装环境和实际的监控区域，在保证监控效果的同时也兼顾美观和实用。建筑物内的公共区域、走廊、楼梯口、健身房等都采用了130万像素网络高清点阵半球摄像机，而3号楼停车场、8号楼后窗、自行车棚和园区围墙则都采用130万像素网络高清点阵枪型摄像机。
    根据实际情况在园区围墙的合理位置建设监控立杆，摄像机采用立杆壁装，监控范围约为100米架设一台摄像。

二、监控视频传输

    本系统工程充分考虑了系统的兼容性和投资的合理性，在园区网络架构成熟的条件下，采用网络架构进行传输。其中3、4、5、8、9号楼的监控摄像机敷设超五类双绞线到各自的分设备间的交换机上，交换机利用原有的1000M光缆链路连接的3号楼中心机房的三层交换机上，从而实现在园区的网络内可以灵活调取以上的监视视频信号。另外需要敷设1条4芯单模光缆从3号楼中心机房到门卫监控中心，将园区所有的安保监控视频传输的门卫监控中心。
    园区围墙没有现成的链路可以利用，因此需要重新敷设光缆，但在保证监控效果的前提下充分考虑成本投入，采用沿园区围墙敷设1条4芯单模光缆，园区围墙的所有摄像通过100M节点光纤收发器和100M节点光交换机接到门卫监控中心的网络交换机上。

三、监控中心的管理与显示

    为方便管理和提高设备的利用率，现将所有的安防视频从二楼调度室移至门卫的监控中心进行集中管理，而二楼调度室用来管理锗园、槽仓和电厂的工业视频和调度控制视频，因此将原有的两台网络视频矩阵移动至门卫监控中心，并使用现有的软件程序，使其能同时兼容原有监控设备和新增的监控设备，这两台网络矩阵同时还负责录像文件的存储。
    原有两台矩阵共提供10路VGA输出，因此在门卫中心北墙壁挂安装6台37寸液晶监视器，在4联监控平台上放置4台22寸液晶监视器，组成10路VGA显示输出，为有效管理监控中心的设备，配置一台管理计算机（原有设备）。
    安保监控是非常重要的工作，设备的供电稳定尤其重要，在门卫的监控中心配置一台3K的UPS不间断电源和一组电池组，组成不间断电源系统，在市电断电的情况下，保证系统续航2小时左右。

四、防盗报警系统

    本方案还为园区的重要的位置设置了无线红外探测器，有效防止非法入侵，所有的报警设备采用科立信无线报警设备。整个系统采用无线，探测器到报警中心机采用大功率无线连接方式，以达到灵活管理和节约成本投入的目的。
    在门卫监控中心配置接警中心主机和管理软件，通过接警中心主机可以方便管理无线探测器，并发送布防和撤防指令，当有非法入侵者无线探测器报警中心的音箱就会发出报警信号，同时软件可以在报警地图上显示报警点的位置，方便安保人员及时处理。

第三节、系统设计效果图



                                                               生产调度中心效果图

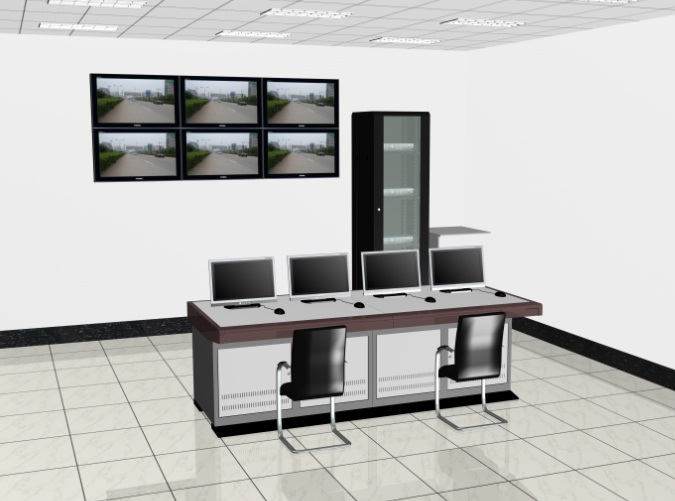

                                                                安防监控中心效果图
