一、系统概述
近年来，随着科技的进步和经济的发展带来了整个社会生活水平的提高，人们生活不再仅仅局限于传统的衣、食、住、行，对周围的居住环境及环境安全越来越重视，安全技术防范作为保护人民生命和财产的重要工具也越来越被广大消费者所重视。在银行、博物馆、政府机构、商店（超市）、居民社区等已经得到广泛应用。闭路电视监控系统作为安全防范系统最基本、最重要的子系统，得到了最为广泛的应用。采用闭路监控为主的多种技术防范结合的系统是预防和制止犯罪最为有效的措施。
目前，在我国各行业中广泛使用的闭路监控系统大多为模拟方式，其主要特点是：系统采用矩阵主机控制，通过电视墙监视前端目标，采用长延时模拟录像机进行录像和回放；其主要缺点：当录像资料需要长时间备份时，需要大量的录像磁带，消耗大量的人力和物力，并且在录像回放检索时操作不方便。因此，基于数字存储技术的硬盘录像系统经过几年的发展，至今，技术已经完全成熟，很好地解决了传统图像存储及回放等技术难题。
数字硬盘录像系统不仅存储费用低、效率高，而且还具有网络传输、远程传输和循环存储等优点。与此同时，硬盘录像系统的数字化和传输网络化等先进技术可以实现与防盗报警等系统联网联动，及时准确地反馈现场信息，为报警事件提供充分可靠的依据。
二、系统设计目标
在进行闭路监控系统设计的时候，依照贵公司对该系统的基本需求，本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点，并依此为贵公司提供先进、安全、可靠、高效的系统解决方案。
架构合理： 就是要采用先进合理的技术来架构系统，使整个系统安全平稳的运行，并具备未来良好的扩展条件。
稳定性和安全性：这是贵公司最关心的问题，只有稳定运行的系统，才能确保贵公司闭路监控系统平稳运行。系统的技术先进性是系统高性能的保证和基础，同时可有效地减少使用人员和系统维护人员的麻烦。良好的可扩展性则是为了用户的发展考虑。随着贵公司安防系统应用时间的增长，未来对安防系统的要求会更高。可扩展性保证当用户有更多的要求时，引入的新设备可以顺利地与本次配备的设备共同工作，进一步扩展与提高系统的性能。
产品主流：系统是否采用当今主流产品，关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。
在设备选型时，我们将主要依据贵公司提出的具体需求，同时考虑产品厂家的技术先进性，产品是否为主流产品，原厂商的产品技术资料的完整性，原厂商的技术支持力量和产品制造公司的发展前景。所有这些是保证用户得到良好技术支持的条件，也是保障用户投资的基本条件。
低成本低维护量： 指力争有良好的性能价格比，所采用的产品应是简单，易操作，易维护，高可靠度的。
系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。高可靠度是保障系统运行的基本要求，也是易维护性的保障。
我司将本着上述设计原则，来进行贵公司闭路监控系统的设计。并将严格按照国际惯例并结合本公司的技术实力与工程经验，进行贵单位监控系统整个工程的安装、测试以及验收，完工时将同时提交与工程相关的每个设备的安装使用手册、及系统的各种图表等各项文档资料，还将根据用户的实际需求提出技术培训和有偿服务的建议。
三、系统设计原则、依据
3.1 设计原则
根据山东旭升厂区的总体结构，并充分考虑现场实际情况，前端设计采用全天候高清晰度彩色红外摄像机，视频传输采用抗干扰高屏蔽同轴电缆，控制信号传输采用带屏蔽专用控制电缆，保证视频信号和控制信号的准确传输；录像系统采用数字化硬盘录像系统，可以实现循环录像，并方便检索回放。
先进性：
在投资费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在尽可能的时间内与社会发展相适应。
可靠性：
系统最重要的就是可靠性，系统一旦瘫痪的后果将是难以想象的，因此系统必须可靠地、能连续地运行，系统设计时在成本接受的条件下，从系统结构、设备选择、产品供应商的技术服务及维修响应能力等各方面均应严格要求，使得故障发生的可能性尽可能少。即便是出现故障时，影响面也要尽可能小。
安全性：
对于安全防范系统，其本身的安全性能不可忽视，系统设计时，必须采取多种手段防止本系统各种形式与途径的非法破坏。
可扩充性：
系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。
规范性：
由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。
一切应从实际出发，使智能系统具有较高的实用效能。这也是智能建筑在当今之所以能迅速兴起并发展的关键所在。
3.2 设计依据
本方案设计根据甲方常规要求，并遵循以下国家相关部门制定的设计规范要求。主要包括：
JGJ/T16-92《民用建筑电气设计规范》
GB/T50314-2000《智能建筑设计标准》
GB50174-93《电子计算机机房设计规范》
GB50057-94《建筑物防雷设计规范》
GBJ232-92《电气装置安装工程施工及验收规范》
GB4943-95《信息技术设备（包括电气事务设备）的安全》
GB/T75-94《安全技术防范规范工程技术规范》
GB50198-94《民用闭路电视监控电视系统工程技术规范》
发展商对闭路电视监控系统的总体要求
四、总体设计
4.1 需求分析
随着现代科学技术的发展，闭路电视监控系统已成为公司必不可少的一部分。首先，闭路电视监控系统为办公楼创造一个高度安全的环境；其次，可以大大降低管理的费用；闭路电视监控系统是管理人的系统，除其本身可大大降低所需保安人员的数量外，它还为人员的有序流动创造了条件。为了对厂区进行现代化管理，对外迅速而有效地禁止或处理突发性事件，闭路电视监控系统是必须的。
闭路电视监控系统主要是通过电缆或光缆在闭合的环路内传输电视信号，并从摄像到图像显示独立完整的电视系统。闭路监控系统分为模拟系统和数字系统两种，这两种系统的区别主要在于管理与储存部分使用的形式不同。对于模拟系统来说一般是由矩阵主机，前端摄像机，监视器，控制器，解码器，云台和传输控制电缆等组成；数字系统是由数字硬盘录像主机，显示器（或带VGA接口的监视器），前端摄像机，控制器，解码器，云台和传输控制电缆等组成。本方案采用数字式系统。闭路监控系统也是管理人的系统，可以为现场办公创造高度监督及办公事件全实时记录的环境，由此可以大大降低上层监督人员的数量及劳动强度，同时降低了办公成本；由于闭路监控系统实时记录了各个办公事件的全过程，当办事双方发生纠纷时，可以通过系统内介质存储设备调用以前的工作录像记录再现当实的真实情况，为处理纠纷提供了有力的依据；闭路监控系统还可以调用以前的工作录像记录，为现场办公人员分析办公案例，提高业务水平创造了条件。
闭路电视监控系统应该说是跨学科跨行业的系统工程，以功能要求的不同可分为以下几个方面：
前端摄像系统
视频传输系统
视频控制系统
视频显示和记录系统
摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容变为图像信号，传送控制中心的监视器上，摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。
传输部分是系统的图像信号信道。
控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心。
显示部分一般是由几台或多台监视器组成，它的功能是将传送过来的图像一一显示出来。

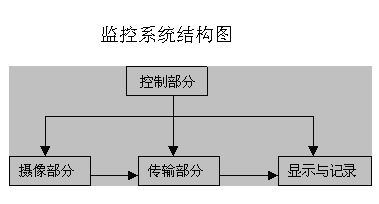

闭路监控系统的粗略结构图如下图所示


1、摄像部分
摄像部分一般安装在监视现场,它一般包括摄像机、镜头、防护罩、支架和云台等。它的作用是对监视区域进行摄像并将其转换成电信号。
摄像机
摄像机分为彩色和黑白两种，一般黑白摄像机要比彩色的灵敏度高，比较适合用于光线不足的地方，如果使用的目的只是监视景物的位置和移动，则可采用黑白摄像机；如果要分辨被摄像物体的细节，比如分辨衣服或景物的颜色，则选用彩色的效果会较好。
摄像机的规格大致可分为1/3〞、1/4〞、1/2〞和2/3〞等，安装方式有固定和带云台二种。
镜 头
常用的镜头种类包括：手动/自动光圈定焦镜头和自动光圈变焦镜头两种。定焦镜头分为标准镜头和广角镜头两种。定焦镜头的适用范围如下：
手动光圈镜头---所需监视的环境照度变化不大，如室内。
自动光圈镜头---所需监视的环境照度变化大，如室外。
广角镜头---监视的角度较宽，距离较近。
标准镜头---监视的角度和距离适中。
常用的变焦镜头分为10倍、6倍和2倍变焦镜头，另一种分法是：手动变焦和电动变焦（电动光圈和自动光圈）两种。
变焦镜头在规则上可以划分为：1/3〞、2/3〞、1/2〞和1〞等。选择变焦镜头的原则是：镜头的规格不应小于摄像机的规格，也就是说1/2〞的镜头可以与1/3〞的摄像机一起使用，但是1/3〞的镜头就不能够在1/2〞的摄像机上使用。云台
云台是安装、固定摄像机的支撑设备，它分为水平和全方位云台两种。水平云台适用于监视范围不大的情况，在水平云台上安装好摄像机后可调整摄像机俯仰的角度，达到最好的监视角度后可遥控水平旋转。
全方位云台适用于对大范围进行扫描监视，它可以大大增加摄像机的监视范围。电动机在控制信号的作用下，云台摄像机既可自动扫描监视区域，也可在监控中心值班人员的操纵下跟踪监视对象。
一般来说，水平旋转角度为0～350，垂直旋转角度为+90。恒速云台的水平旋转速度一般在3～10/s，垂直速度为4/s左右。变速云台的水平旋转速度一般在0～32/s，垂直旋转速度在0～16/s左右。在一些高速摄像系统中，云台的水平旋转速度高达200/s以上，垂直旋转速度在30/s以上。
解码器
解码器一般与矩阵控制主机配套使用，主要作用为通过数据线缆接收来自矩阵主机的控制信号，对主机的控制码进行解码，放大输出，驱动云台的旋转，以及变焦镜头的变焦和聚焦。

2、传输部分
传输系统包括视频信号和控制信号的传输。
视频信号的传输可用同轴电缆、光纤或双绞线，用双绞线传输时需可视频转换适配器。
控制信号的传输方式包括：
直接控制：控制中心直接把控制量，如云台和变焦距镜头的电源电流等，直接送入被控设备。特点是简单、直观、容易实现。在现场设备比较少，主机为手动控制时适用。但在被控的云台、镜头数量很多时，控制线缆数量多，线路复杂，所以在大系统中不采用。
多线编码的间接控制：控制中心把控制的命令编成二进制或其它方式的并行码，由多线传送到现场的控制设备，再由它转换成控制量来对现场摄像设备进行控制。这种方式比上一种方式用线少，在近距离控制时也常采用。
通讯编码的间接控制：随着微处理器和各种集成电路芯片的普及，目前规模较大的电视监控系统大都采用通信编码，常用的是串行编码。它的优点是：用单根线路可以传送多路控制信号，从而大大节约了线路费用，通讯距离在不加中间处理情况下达可达1km公里以上，加处理可传10Km以上。这样就克服了前面两种方式的缺陷。本系统采用此种控制。
除了以上方法外，还有一种控制信号和视频信号复用一条电缆的同轴视控传输方式。这种方式不需另铺设控制电缆。它的实现方法有两种：一种是频率分割，即把控制信号调制在与视频信号不同的频繁范围内，然后同视频信号一起传送，到现场后再把它们分解开；另一种方法是利用视频信号场消隐期间传送控制信号（同轴视控）。这种方法在短距离传送时明显比其它方法要好，但设备的价格相对也比较昂贵。
3、显示与记录
显示与记录设备安装在控制室内,主要有监视器、硬盘录像机。
现在有一种电视监控系统把云台、变焦镜头和摄像机封装在一起组成一体化摄像机。它们配有高级的伺服系统，云台具有很高的旋转速度，还可以预置监视点和巡视路径。平时按设定的路线进行自动巡视，一旦发生报警，就能很快地对准报警点，进行定点的监视和录像。一台摄像机可以起到几个摄像机的作用。
图像监视器
图像监视器主要分为黑白和彩色两大类。黑白监视器的中心分辨率通常可达800线以上，彩色监视器的中心分辨率一般为400线以上。图像监视器视频信号的带宽一般在7～8MHz范围内。
录像机
录像机是闭路电视监视系统中的记录和重放装置，它要求可以记录的时间非常长，目前大部分监视系统专用的录像机都可以录24h～960h的录像。此外，录像机还必须要有遥控功能，从而能够方便地对录像机进行远距离操作，或在闭路电视系统中用控制信号自动操作录像机。
闭路电视监视系统中专用录像机是间歇式视频录像机，它有多种时间间隔录像模式。录像机内设有字符信号发生器，可在图像信号上打出月/日/年/星期/时/分/秒/录像模式，还能在图像上显示出摄像机与报警器的编号与报警方式。使用自动录像周期设定功能，可以对一星期内每一天的录像模式进行编程。当收到报警信号后，录像机便自动进入连续录像状态，在无报警情况下，恢复正常间歇录像模式。此外，录像机还有一个锁定保护键，使非正常指令与操作无效，防止非专业人员与破坏性操作侵犯闭路电视监视系统。　
4.2 设计功能描述
1.性能、功能先进：
设备选型要保证技术领先，性能可靠，操作简便、实用，维护简单，性能价格比最优，并留有扩展余地。设备采用均采用目前领先技术和生产工艺制造，系统建成后，三至五年不会落后淘汰。
2.电视监控系统功能完善:
通过保安监控系统随时掌握监控区域内人员活动情况，检查各个重点部位的安全情况，提前发现隐患，及时处理突发事件。并自动进行录像。正常情况下对进行24小时录像，录像资料可备出事时查询。
3.设备高可靠性：
采用监控行业最新技术和高品质设备。
4.操作简单实用：
采用高科技手段，进行智能化设计，尽量减少系统操作的复杂性。并作到系统工作稳定可靠，维护简单。
5.发展性
系统应在初步设计时，就考虑未来良好的发展性，以降低未来发展的成本，使系统具有良好的可持续发展性。
6.经济性
在满足安全防范级别的要求前提下，在确保系统稳定可靠、性能良好的基础上，在考虑系统的先进性的同时，按需选择系统和设备，做到合理、实用，降低成本，从而达到极高的性能价格比，降低智能大厦安全管理的运营成本。
7.外观效果美观：
前端装置安装均考虑安全性、隐蔽性及美观性，根据实用和美观的原则，我们都选用了外观工艺和性能稳定都比较好的安防产品。
4.3 总体设计方案
山东旭升闭路监控系统由前端图像采集、图像及控制信号传输和图像控制存储三个部分组成。
前端图像采集部分
闭路电视监控系统共设计6台摄像机办公区2台，财务室1台，二楼走廊一台，在办公楼两端各一台云台带红外变倍一体机
图像和控制信号传输部分
闭路电视监控系统视频信号采用屏蔽视频电缆，根据摄像机安装位置建议选择采用RG59/128编（或SYV-75-5/128编）等同轴电缆，以保证监控信息的准确传输。控制线设计采用RVVP2*0.5圆形双绞屏蔽电缆。
图像控制存储部分
监控中心机房位于二楼办公室设计整个硬盘录像系统可以连续保存录像资料10天，硬盘录像系统支持录像与回放全双工工作。

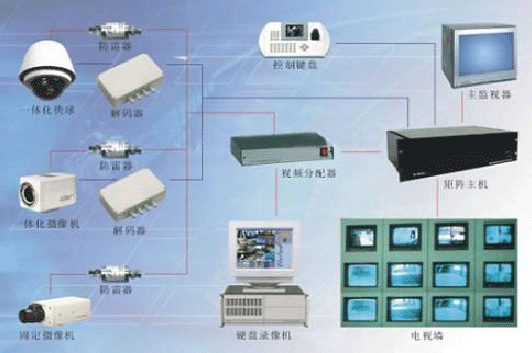

4.4系统结构原理



五、售后承诺
1、在规定时间内答复客户，每年四次常规保养维护，保修期满后双方协商签订维修合同。
2、本部门服务宗旨是“客户第一”，每位服务人员在执行售后服务任务时必须坚持此原则，并愿意、接受客户的监督。
3、售后服务人员应急客户之所急，严格按照客户的要求高质量地完成服务任务，认真回答可客户提出的问题，积极提供各种解决方案以供客户选择，做到客户满意。
4、本公司为售后服务部配备专用维修车辆，根据客户预约，24小时跟踪服务。
5、服务电话：0536-8989588 15065617125
6、售后服务经理；徐经理
7、所有售后服务作业，采用市区4小时内派工制。即通知维修时至到达时间在本市内不得超过8小时，外地应在24小时内到达。
8、严格遵守客户的各项规章制度，工作中要文明操作，尽量减少客户的不便，以维护本部门及客户的形象。
9、收取服务费用时，应出示本公司有关的服务标准，如更换零件，应出示损坏零部件并说明损坏情况及原因。
10、服务人员应具备专业素质及灵活速度解决实际问题的能力，力求在最短的时间内完成任务，尽量做到处理故障不隔日，以减少客户的不便及损失。
11、对客户的建议及投诉必须做到住逐条登记，认真处理。在最短时间内让客户满意，否则采取其他措施或报请上级部门处理直到客户满意为止。且对被投诉人进行批评教育，严重的予以惩罚，并向客户道歉。
12、定期寻访客户，虚心接受客户的意见和建议，力求提高服务质量和工作质量。
13.服务理念：向用户提供持续，高效，快捷的服务，构建优质服务品牌。建立完善的服务网络，向用户提供专业化，标准化，多元化，产品化服务。以用户为中心，以用户满意度作为衡量一切工作的标准。我们要求为人热情，技术精湛，服务周到，急客户之所急，客户的电话就是命令，不分日夜，只要客户需要，当天就到达目的地，为客户排忧解难，或培训，或维护。由于客户服务工程师们对公司产品及相关技术精通，对有问题的设备往往手到病除，运转正常，被客户成为技术精，过得硬，反应灵敏的特警队，为本公司赢得了荣誉
